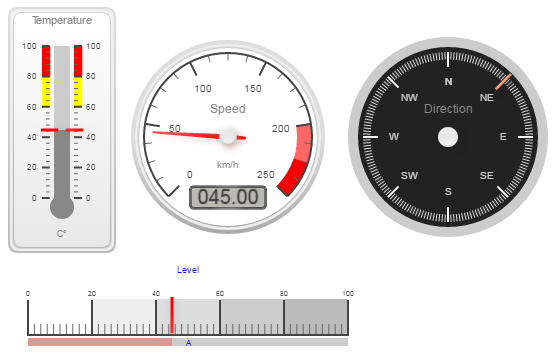

canvas-gauges — Индикаторы на холсте для ioBroker.vis и ioBroker.vis-2 Пример

В этом наборе виджетов используется очень подробная библиотека canvas от Михуса. Спасибо, Михус!

Описание используемой библиотеки можно найти здесь: https://canvas-gauges.com

вис и вис-2

Адаптер поставляет каждый виджет в двух экземплярах:

vis (vis-1) использует набор виджетов EJS/jQuery в widgets/canvas-gauges.html.
vis-2 использует набор виджетов React в widgets/vis-2-widgets-canvas-gauges/ построен из src-widgets/.

Оба варианта объявляют одни и те же идентификаторы виджетов (tplCGlinearGauge, tplCGradialGauge, tplCGCompas, tplCGflatGauge) и те же имена атрибутов, а vis-2 предпочитает виджет React виджету EJS. Поэтому проект, созданный с помощью vis, продолжает работать после перехода на vis-2 — виджеты просто отображаются с использованием реализации React, без jQuery.

Индикатор выполнения (tplCGprogress) был добавлен для vis-2 и не имеет аналога в наборе vis-1.

Для работы виджетов React требуется vis-2 версии 2.12.8 или новее. При использовании более старых версий vis-2 применяются виджеты EJS.

Документация

Все виджеты с настройками и скриншотами: Английский | Немецкий

Changelog

WORK IN PROGRESS

(bluefox) All four widgets were ported to vis-2 as React widgets, without jQuery
(bluefox) Added the widget "Progress" - a plain bar for a battery, a tank or a humidity (vis-2 only)
(bluefox) The widgets follow the dark theme of vis-2: plate, scale, texts, rings and the track of the bar adapt, while the needle and the colour of the bar keep their meaning. Widgets placed before this version keep their look
(bluefox) Added the settings of the library that the vis-1 widgets never offered: section width and section ends of the highlights, exact ticks, numbers margin, stroke colour of the ticks, width of the value box and the shadow of the bar
(bluefox) The vis-2 palette shows a sharp preview and a short description for every widget
(bluefox) Added documentation for every vis-2 widget with screenshots (English and German)
(bluefox) The labels of the widget settings are translated properly now, in eleven languages
(bluefox) "Padding" of the bar ticks is applied to the ticks now instead of the round end of the bar
(bluefox) "Value weight" changes the weight of the value now instead of the font family of the scale
(bluefox) The scale keeps its last label if the step does not divide the range without a rounding error
(bluefox) A state that has no value yet when the view opens is subscribed now, so the gauge follows it
(bluefox) "Major ticks" is a text field in every widget now, so a list of labels can be used everywhere
(bluefox) The default needle type of the radial gauge is "arrow" instead of the unused word "select"
(bluefox) Removed the vis dependency and replaced it with a message by installation or update if neither vis nor vis-2 is installed

1.0.1 (2022-09-05)

(oweitman) Added workaround for firefox canvas problem

0.1.5 (2016-11-24)

(bluefox) do not scan DOM at start

0.1.4 (2016-11-18)

(bluefox) fix destroy of widgets

0.1.3 (2016-10-06)

(bluefox) fix highlights if min not zero

0.1.2 (2016-09-30)

(bluefox) translate english

0.1.0 (2016-09-26)

(bluefox) initial checkin

Canvas-gauges for ioBroker.vis
